Um die Antennen leichter warten zu können, wurden sie kippbar von mir konstruiert.

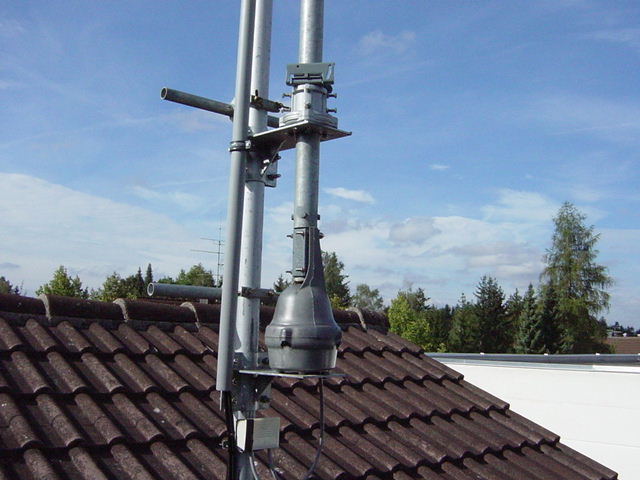

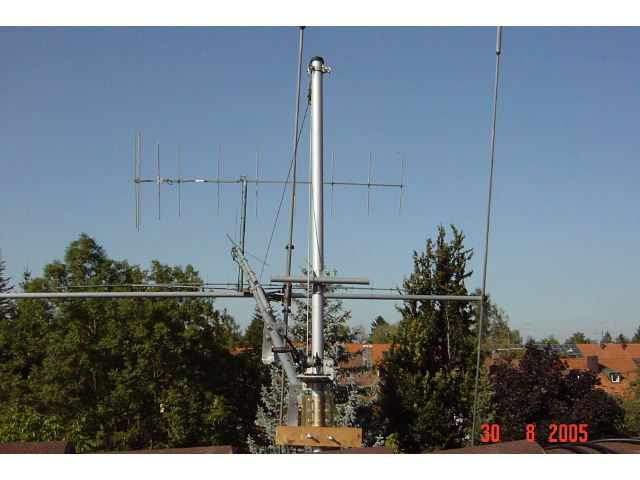

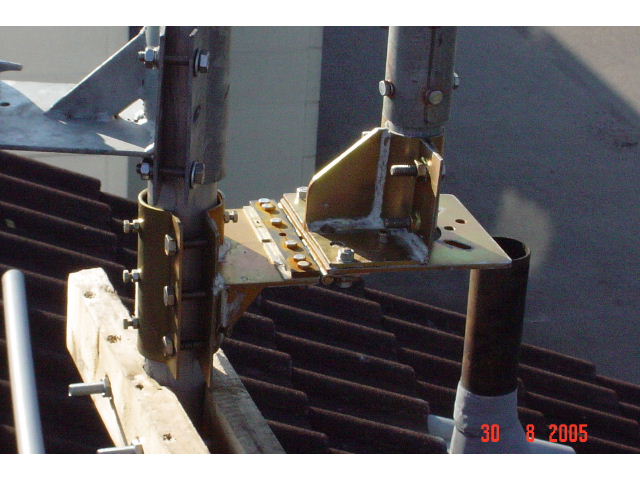

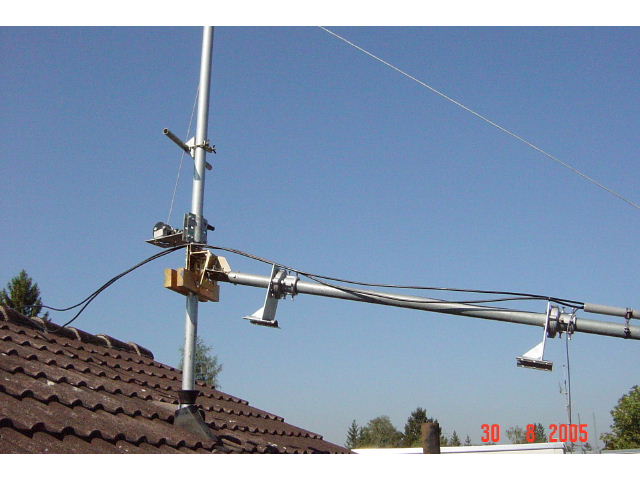

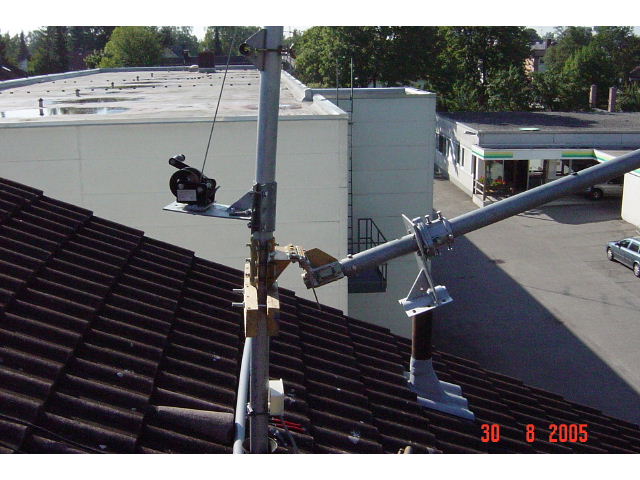

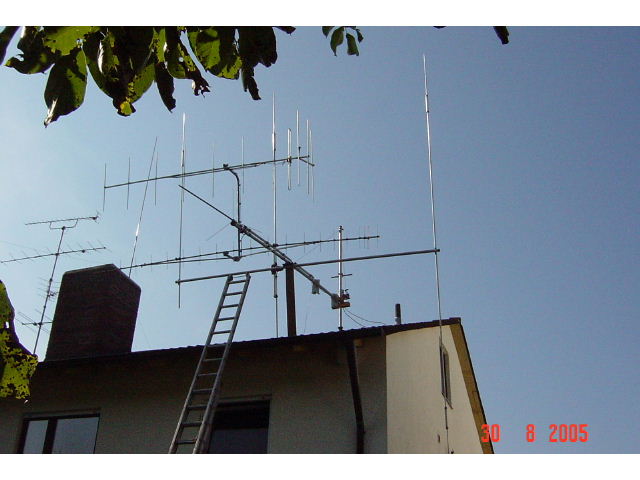

Bild oben und unten links: Der Antennenmast liegt waagerecht 1,5mtr. über dem Hausdach zur Montage der Antennen. Bild oben mitte und rechts: Mit Hilfe der Kippvorrichtung und einer Seilwinde können die Antennen von der Waagerechten in die Senkrechte gezogen werden . Bild unten mitte: Mit zwei Oberlagern wird der Antennenmast dann am Standrohr befestigt. Bild unten rechts: Wenn die zwei Oberlager fest am Standrohr sind, kann die Kippvorrichtung abgenommen und der Rotor an dieser Stelle angeschraubt werden. [«] [Home] [Antennen] [Antenne im Aufbau] [Funkgeräte] [QSL-Karten] [QTH] [Kontakt] [Übersicht] [»] |
